 대원의
슈퍼블렌더(DW-B-S)는 벨호퍼를 통해
정 확 히 개량된 각각의 원료를 혼합과 동시에
해면시켜 다음 공정으로 이송시켜 주는 장치로서,
메인 실린터와 5개의 비타로라로 구성되어 혼ㆍ타
면에 있어서 탁월한 효과를 발휘하도록 제작되었
습니다. |
|
|

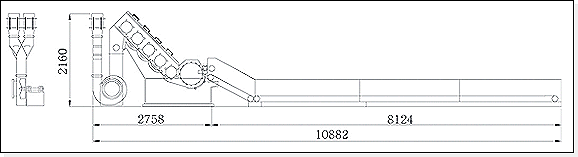

| ▶ 도면 |
 |
| |
| ▶ 스펙 |
※ 대원의 슈퍼블렌더는 사용자의 요구에 따라 폭(Width)조절이
가능(40", 50", 60")하며 생산성이 극대화
를 실현할 수 있도록 설계되었습니다. |
| SPEC
＼ TYPE |
DW
- B - S 40" |
DW
- B - S 50" |
DW
- B - S 60" |
| M/C
Dimensions |
Length(mm) |
10882 |
10882 |
10882 |
| Width(mm) |
2046 |
2300 |
2554 |
| Height(mm) |
2160 |
2160 |
2160 |
| Electric
Power |
Cylinder
Motor |
7.5
kw |
11
kw |
11
kw |
| Feeder
Motor |
2.2
kw |
2.2
kw |
2.2
kw |
| Fan
Motor |
3.5
kw |
5.5
kw |
5.5
kw |
| NO |
Name
of Roller |
Quantity |
Dimension
(DIAX Width) |
Dimension
(DIAX Width) |
Dimension
(DIAX Width) |
| 1 |
Cylinder |
1 |
Ø 508 × 990 |
Ø 508 × 1245 |
Ø 508 × 1499 |
| 2 |
Beater |
5 |
Ø 267 × 990 |
Ø 267 × 1245 |
Ø 267 × 1499 |
| 3 |
Feeder |
2 |
Ø 100 × 965 |
Ø 100 × 1220 |
Ø 100 × 1473 |
|
| |
 |
 |
| 비터로라 |
원료공급장치 |
|
|
| |
 |
S45C 열처리된 잇빨이 지그재그로 부착되어 원료의 쓸림을 방지하고
반영구적으로 사용할수 있으며, 원료공급장치는 투웨이(Two-way)방식으로, 에어실린더로
자동 조절되게 하여 원료공급에 있어 탁월한 효과를 얻을수 있습니다. |
|
| |
| |
|
|
 |
|
|
|
